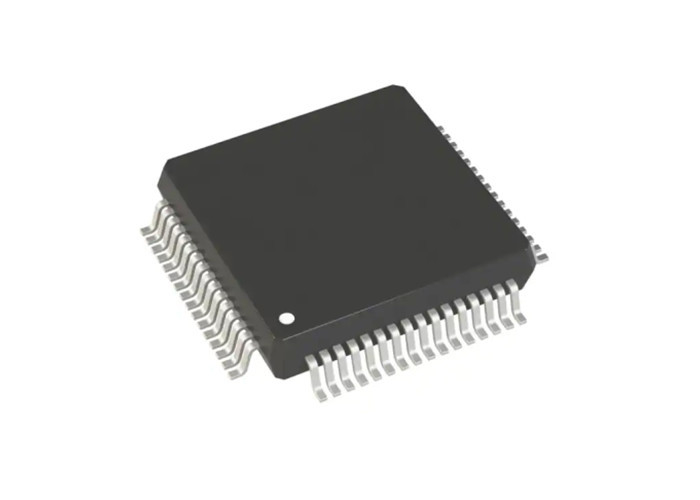

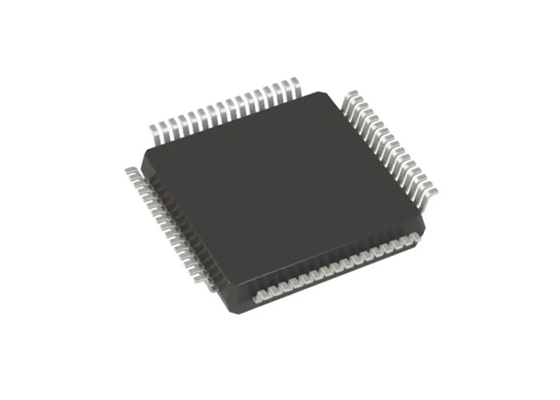

8 Systeem met 16 bits LQFP64 van de kanalenad7606bstz het Synchrone Gegevensverzameling
8 Systeem met 16 bits LQFP64 van de kanalenad7606bstz het Synchrone Gegevensverzameling
Beschrijving
Artikelnummer:
AD7606BSTZ
Aantal kanalen:
8
Resolutie (bits):
16 B
Bemonsteringsfrequentie (per seconde):
200k
Voltage - Levering:
2.3V ~ 5.25V, 4.75V ~ 5.25V
Werkende Temperatuur:
-40°C ~ 85°C
8 Systeem met 16 bits LQFP64 van de kanalenad7606bstz het Synchrone Gegevensverzameling
Productomschrijving van AD7606BSTZ
AD7606BSTZ is bemonstering met 16 bits, gelijktijdige, analoge-digitaal gegevensverzamelingsystemen (DAS) met acht, zes, en vier kanalen, respectievelijk. Elk deel bevat de analoge bescherming van de inputklem, een second-order antialiasing filter, een spoor-en-greepversterker, een opeenvolgende de benaderings analoge-digitaal convertor met 16 bits van de lastenherdistributie (ADC), een flexibele digitale filter, een 2,5 V-verwijzing en een verwijzingsbuffer, en hoge snelheids periodieke en parallelle interfaces.
AD7606BSTZ stelt van één enkele 5 V-levering en kan ±10 V en ±5 V ware bipolaire inputsignalen in werking terwijl bemonstering aan productietarieven tot kSPS 200 voor alle kanalen aanpassen. Het de beschermingsschakelschema van de inputklem kan voltages tot ±16.5 V. tolereren. AD7606 heeft 1 MΩ analoge inputimpedantie ongeacht bemonsteringsfrequentie. De enige leveringsverrichting, op-spaander het filtreren, en de hoge inputimpedantie elimineren de behoefte aan bestuurdersop ampèren en externe bipolaire levering. AD7606BSTZ antialiasing de filter heeft een 3 dB scheidingsfrequentie van kHz 22 en verstrekt 40 dB antialiasverwerping wanneer bemonstering bij kSPS 200. De flexibele digitale filter is gedreven speld, brengt verbeteringen in SNR op, en vermindert de 3 dB bandbreedte.
Specificatie van AD7606BSTZ
AD7606BSTZ
Parallel, SPI
200 kS/s
Single-Ended
SAR
95,5 dB
DNL - Differentieel Niet lineair zijn:
+/- 0,99 LSB
Aanwinstenfout:
+/- 32 LSB
Hoogte:
1,4 mm
INL - Integraal Niet lineair zijn:
+/- 2 LSB
Inputvoltage:
+/- 5 V/+/- 10 V
Lengte:
10 mm
Aantal ADC Input:
8 ingevoerd
Aantal Convertors:
1 convertor
Werkend Leveringsvoltage:
5 V
Pd - Machtsdissipatie:
142 mw
Machtsconsumptie:
100 mw
Eigenschappen van AD7606BSTZ
8/6/4 gelijktijdig bemonsterde input
De ware bipolaire analoge input strekt zich uit: ±10 V, ±5 V
Speld aan speld compatibel met het overzicht AD7606B
Kies de analoge levering van 5 V en 2,3 V aan 5 V VDRIVE uit
Op-spaander nauwkeurige verwijzing en verwijzingsbuffer
ADC met 16 bits met kSPS 200 op alle kanalen
Oversamplingsvermogen met digitale filter
Flexibele parallelle/periodieke interface
SPI/QSPI™/MICROWIRE™/DSP compatibel systeem
Prestaties
7 kV ESD classificatie op analoge inputkanalen
95,5 dB SNR, −107 dB THD
±0.5 LSB INL, ±0.5 LSB DNL
Lage macht: 100 mw
Reservewijze: 25 mw
Temperatuurwaaier: −40°C aan +85°C
64-lood LQFP pakket
Toepassingen van AD7606BSTZ
Power-line controle en bescherming systemen
Veelfasige motorcontrole
Instrumentatie en controlesystemen
Multiaxis plaatsende systemen
Gegevensverzamelingsystemen (DAS)
Functioneel Blokdiagram van AD7606BSTZ
Pin Configuration van AD7606BSTZ
