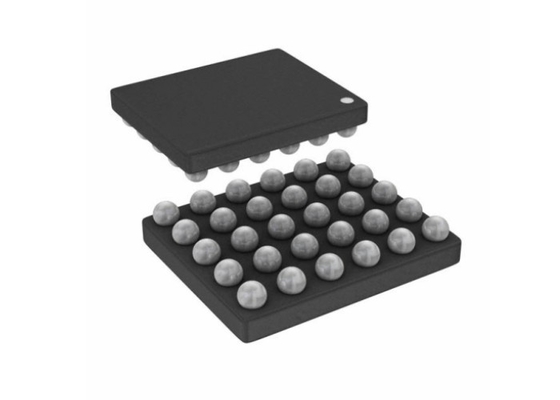

4 kanaal AFE49I30YZR ultra-Klein Geïntegreerd Analoog Front End - AFE 24 Beetje 30-DSBGA

4 kanaal AFE49I30YZR ultra-Klein Geïntegreerd Analoog Front End - AFE 24 Beetje 30-DSBGA

Productomschrijving van AFE49I30YZR

AFE49I30YZR is een analoge voorkant voor optische bio-ontdekt PPG en ECG-metingstoepassingen. Het apparaat steunt tot zes schakelende lichtgevende dioden (LEDs) en tot vier fotodiodes. Tot 24 signaalfasen kunnen worden bepaald en de signalen van PPG of ECG-kunnen van elke fase op een gesynchroniseerde manier worden verworven.

Specificatie van AFE49I30YZR

Eigenschappen van AFE49I30YZR

• De aanwinst van het steunensignaal van zelfs 24 fasen
• Flexibele toewijzing van 6 leiden, 4 PD in elke PPG-fase
• Gesynchroniseerde PPG/ECG-signaalaanwinst met elke fase configureerbaar als PPG of ECG, en bij verschillende datasnelheden
• Gesynchroniseerde PPG/ECG steunt tot 1 kHzdatasnelheid
• ECG-slechts steunt de wijze tot 4 kHzdatasnelheid
• PPG-signaalketen:
• Systeem SNR tot 108-dB bij 16 µA PD stroom
• Lage stroom voor ononderbroken verrichting op een wearable apparaat met een typische waarde: 15 µA voor een leiden, 20 µA voor de ontvanger
• PPG-Zender:
• LEIDENE van de steunen gemeenschappelijke anode configuratie
• programmeerbare LEIDENE met 8 bits stroom met waaier regelbaar van 25 mA aan 250 mA
• Wijze aan brand twee LEDs parallel met onafhankelijke per-fase huidige controle
• Programmeerbare LEIDENE op tijd per-fase
• Gelijktijdige steun van 6 LEDs voor SpO2, HRM, of multi-golflengte HRM
• PPG-Ontvanger:
• Steunen 4 tijd-gemultiplexte fotodiodeinput
• 2 parallelle ontvangers aan steekproef twee PD kanalen gelijktijdig
• Individuele omringende compensatieaftrekking DAC in elke TIA Input met per-fasecontrole met 8 bits en waaier regelbaar tot 255-µA
• Individuele LEIDENE compensatieaftrekking DAC bij elke TIA-input met de controle van de 5 beetje per-fase en
• 15.5-µA waaier
• Bijna 100 dB omringende verwerping tot 10 Herz
• Lawaai het filtreren met programmeerbare bandbreedte
• Transimpedanceaanwinst: 3.7 kΩ aan 1 MΩ
• ECG-Signaalketen
• 1-lood ECG met RLD-output voor bias
• INA-aanwinst programmeerbaar van 1,6 – 13
• <1>
• Geïntegreerde Lage de Pasfilter van 450 Herz
• AC, gelijkstroom ontdekt lood-weg met huidig Na 3.125-100 en programmeerbaar onderbreek
• Steunen externe klok en interne oscillatorwijzen
• Optie die gegevens te verwerven met een systeem hoofdklok worden gesynchroniseerd
• Automatische annulering van gelijkstroom van omringend, leiden
• FIFO met 128 steekproefdiepte
• I2C interface
• 2.6mm × 2,1 mm DSBGA, 0,4 mm-hoogte
• Levering: Rx: 1.7 V-1,9 V (LDO-OMLEIDING); 1.9 v-3,6 V (toegelaten LDO), Tx: 3 V-5,5 V, IO: 1.7-3.6 V
• Steunenverrichting met 2 levering - 1,8 V, 5 V

Toepassingen van AFE49I30YZR

• ECG op een wearable apparaat
• Gesynchroniseerde PPG, ECG voor op PTT-Gebaseerde bloeddruk
• Optische hart-tarief controle (HRM) en Heartrate-veranderlijkheid (HRV) voor wearables, hearables
• Impuls oximetry (SpO2) metingen
• Maximumzuurstofconsumptie (Maximum VO2)

Vereenvoudigd Schema van AFE49I30YZR
