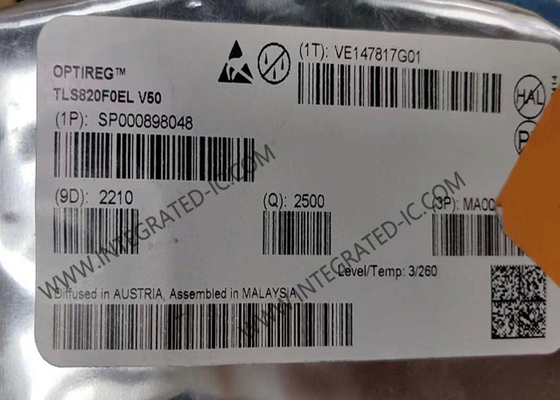

TLS820F0EL Integrated Circuit Chip High Performance Low Dropout Linear Voltage Regulator voor 5V-toevoer

TLS820F0EL Integrated Circuit Chip High Performance Low Dropout Linear Voltage Regulator voor 5V-toevoer

Productbeschrijving van TLS820F0EL
De TLS820F0EL is een hoogwaardige lineaire spanningsregelaar met zeer lage uitvalspanning voor 5 V-toevoer in een PG-SSOP-14-pakket.

met een ingangsspanning van 3 V tot 40 V en een zeer lage stilstand van slechts 40 μA,Deze regelgevers zijn perfect geschikt voor automotive of andere voedingssystemen verbonden aan de batterij permanentDe TLS820F0 V50 biedt een uitgangsspanningsnauwkeurigheid van 2% en een maximale uitgangsstroom tot 200 mA.

Het nieuwe lusconcept combineert snelle regulering en zeer goede stabiliteit, terwijl slechts één kleine keramische condensator van 1 μF bij de uitgang nodig is.Bij stromen onder de 100 mA heeft het apparaat een zeer lage typische uitvalspanning van slechts 70 mVHet werkbereik begint al bij ingangsspanningen van slechts 3 V (verlengd werkbereik).Dit maakt de TLS820F0 V50 ook geschikt voor het leveren van automobielsystemen die moeten werken tijdens het draaien.

De uitgangsspanning wordt gecontroleerd door de Reset-functie, inclusief Undervoltage Reset, vertraagde Reset bij Power-On en een verstelbare lagere Reset-drempel.een watchdog-circuit met flexibele timings is geïntegreerd om de werking van de microcontroller te controlerenDe uitgangsstroombeperking en het uitschakelen bij overtemperatuur zijn geïmplementeerd om het apparaat tegen onmiddellijke schade te beschermen.

Specificaties van TLS820F0EL

Kenmerken van TLS820F0EL
Breed inlaatspanningsbereik van 3,0 V tot 40 V
Vaste uitgangsspanning 5 V
Uitgangsstroom Capaciteit tot 200 mA
Uitgangsspanning Precisie ≤ ± 2 %
Ultralaag stroomverbruik type 40 μA
Zeer lage uitvalspanning type 70 mV @100 mA
Stabiel met een keramische uitgangscondensator van 1 μF
Uitgestelde reset bij aansteken met 2 programmeerbare vertragingstijden 8,5 ms/ 16,5 ms
Verstelbare resetdrempel tot 2,50 V
Watchdog met flexibele timings en huidige afhankelijke deactivering:
16 ms / 32 ms / 48 ms / 96 ms, Geactiveerd bij IQ > 5,5 mA)
Inzetten, onderspanning resetten, overtemperatuur uitschakelen
Beperking van de uitgangsstroom
Breed temperatuurbereik
Groen product (RoHS-conform)
AEC gekwalificeerd
PG-SSOP-14

Toepassingen van TLS820F0EL
Algemene ECU's voor de automobielindustrie
Kleine ECU's waarbij geen SBC of DCDC worden gebruikt
Secundaire levering in ecu (bv. voor CAN)
Dashboard, cluster, klimaatregeling, brandstofpomp, ADAS
48 V batterijbeheersysteem (BMS) voor auto's
Automobiele batterijbeheersysteem (BMS)
Automobiele hoogspanningsbatterijbeheersysteem (BMS)
Automobiele primaire energieverdelingsunit
