STGW80H65DFB Integrated Circuit Chip Trench Gate Field-Stop 650V 80A High Speed HB Series IGBT Transistors

STGW80H65DFB Integrated Circuit Chip Trench Gate Field-Stop 650V 80A High Speed HB Series IGBT Transistors
STGW80H65DFB Integrated Circuit Chip Trench Gate Field-Stop 650V 80A High Speed HB Series IGBT Transistors
STGW80H65DFB Integrated Circuit Chip Trench Gate Field-Stop 650V 80A High Speed HB Series IGBT Transistors STGW80H65DFB Integrated Circuit Chip Trench Gate Field-Stop 650V 80A High Speed HB Series IGBT Transistors

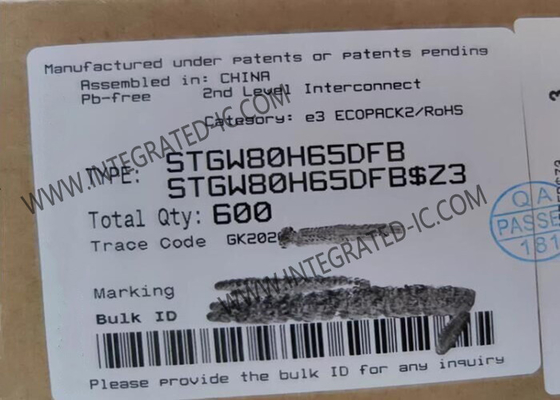

Grote Afbeelding :  STGW80H65DFB Integrated Circuit Chip Trench Gate Field-Stop 650V 80A High Speed HB Series IGBT Transistors

Productdetails:
Plaats van herkomst: KN-nummer
Merknaam: Original Factory
Certificering: Lead free / RoHS Compliant
Modelnummer: STGW80H65DFB
Betalen & Verzenden Algemene voorwaarden:
Min. bestelaantal: 10
Prijs: Contact for Sample
Verpakking Details: TO-247-3
Levertijd: 5-8 werkdagen
Betalingscondities: T/T, L/C, Western Union
Contact

STGW80H65DFB Integrated Circuit Chip Trench Gate Field-Stop 650V 80A High Speed HB Series IGBT Transistors

Beschrijving
Deelnummer: STGW80H65DFB Spanning - Verdeling van de collectoremitter (max): 650 V
Stroom - collector (Ic) (max): 120 A Huidig - Gepulseerde Collector (Icm): 240 A
Vce ((on) (Max) @ Vge, Ic: 2V @ 15V, 80A Vermogen - Max.: 469 W

STGW80H65DFB Integrated Circuit Chip Trench Gate Field-Stop 650V 80A High Speed HB Series IGBT Transistors



Productbeschrijving van STGW80H65DFB
STGW80H65DFB-apparaten zijn IGBT's die zijn ontwikkeld met behulp van een geavanceerde, gepatenteerde trenchgate-veldstopstructuur.die een optimaal compromis vertegenwoordigen tussen geleiding en schakelverlies om het rendement van elke frequentieomvormer te maximaliserenBovendien resulteert de licht positieve temperatuurcoëfficiënt VCE (sat) en de zeer strakke parameterdistributie in een veiligere parallelle werking.



Specificaties van STGW80H65DFB

IGBT-type

Trench Field Stop

Spanning - Verdeling van de collectoremitter (max)

650 V

Stroom - collector (Ic) (max)

120 A

Stroom - collectieve puls (Icm)

240 A

Vce ((on) (Max) @ Vge, Ic

2V @ 15V, 80A

Vermogen - Max.

469 W

Energiewisseling

2.1mJ (aan), 1.5mJ (uit)

Invoertype

Standaard

Doorgangskosten

414 n.C.

Td (aan/uit) @ 25°C

84ns/280ns

Testconditie

400 V, 80 A, 10 Ohm, 15 V

Omgekeerde hersteltijd (trr)

85 ns

Werktemperatuur

-55°C ~ 175°C (TJ)



Kenmerken van STGW80H65DFB
Maximale verbindingstemperatuur: TJ = 175 °C
Hoog snelheidsschakelreeks
Minimale staartstroom
Laag verzadigingsspanning: VCE (sat) = 1,6 V (typisch) @ IC = 80 A
Strakke parameterdistributie
Veilig parallellen
Positieve temperatuurcoëfficiënt VCE (sat)
Lage thermische weerstand
Zeer snelle antiparallelle diode met zachte terugwinning



Toepassingen van STGW80H65DFB
andere elektrische apparaten
Hoogfrequentie-omvormers
