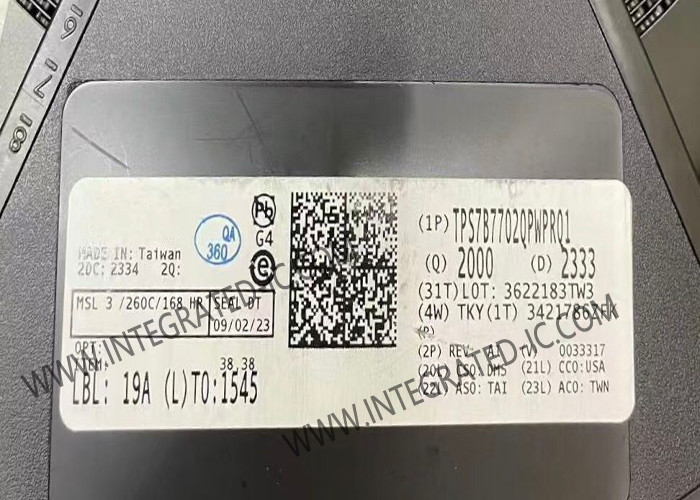

TPS7B7702QPWPRQ1 Geïntegreerde schakeling chip Automotive dual-channel antenne LDO met stroomdetectie
TPS7B7702QPWPRQ1 Geïntegreerde schakeling chip Automotive dual-channel antenne LDO met stroomdetectie
Beschrijving
Deelnummer:
TPS7B7702QPWPRQ1
Uitgangsspanning::
1.5 V aan 20 V
Uitgangsstroom::
300 mA
Aantal uitgangen::
2 Output
Ruststroom::
18 RE
Inlaatspanning - Min::
4.5 V
TPS7B7702QPWPRQ1 Geïntegreerde schakelchip Automotive Dual-Channel Antenne LDO met stroomdetectie
Productbeschrijving van TPS7B7702QPWPRQ1
TPS7B7702QPWPRQ1-apparaten beschikken over een enkele en dubbele, hoogspannings low-dropout regulator (LDO) met stroomdetectie, ontworpen om te werken met een breed ingangsspanningsbereik van 4,5 V tot 40 V (45-V load dump-bescherming). Deze apparaten leveren stroom aan de low-noise versterkers van de actieve antenne via een coaxkabel met 300 mA per kanaal. Elk kanaal biedt ook een instelbare uitgangsspanning van 1,5 V tot 20 V.
Specificatie van TPS7B7702QPWPRQ1
1,5 V tot 20 V
300 mA
2 uitgangen
Positief
18 uA
4,5 V
40 V
73 dB
Instelbaar
- 40 C
+ 125 C
350 mV
Dropout spanning - Max:
500 mV
Lijnregeling:
10 mV
Belastingsregeling:
20 mV
Vochtgevoelig:
Ja
Bedrijfsstroom:
600 uA
Uitgangsspanningsbereik:
1,5 V tot 20 V
Eenheidsgewicht:
130 mg
Eigenschap van TPS7B7702QPWPRQ1
Gekwalificeerd voor Automotive Toepassingen
AEC-Q100 Gekwalificeerd met de volgende resultaten:
Apparaattemperatuurklasse 1: –40°C tot 125°C Omgevingstemperatuurbereik
Apparaat HBM ESD-classificatie 2
Apparaat CDM ESD-classificatie C4B
Enkele en dubbele kanaal LDO met stroomdetectie en instelbare stroombegrenzing
4,5-V tot 40-V breed ingangsspanningsbereik, 45-V load dump
Power Switch Mode bij het verbinden van FB met GND
1,5-V tot 20-V instelbare uitgangsspanning
Tot 300-mA uitgangsstroom per kanaal
Instelbare stroombegrenzing met externe weerstand
Hoge nauwkeurigheid stroomdetectie om antenne open toestand te detecteren bij lage stroom zonder verdere kalibratie
Hoge power-supply rejection ratio: Typisch 73 dB bij 100 Hz
Geïntegreerde omgekeerde polariteitsbescherming, tot –40 V en geen externe diode nodig
500-mV Max dropout spanning bij 100-mA belasting
Stabiel met uitgangscondensator in 2,2-µF tot 100-µF bereik (ESR 1 mΩ tot 5 Ω)
Geïntegreerde bescherming en diagnostiek
Thermische uitschakeling
Undervoltage Lockout (UVLO)
Kortsluitingsbeveiliging
Bescherming tegen omgekeerde batterijpolariteit
Bescherming tegen omgekeerde stroom
Uitgang kortsluiting naar batterijbescherming
Uitgang inductieve belasting klem
Multiplexing stroomdetectie tussen kanalen en apparaten
Mogelijkheid om alle fouten te onderscheiden met stroomdetectie
16-pins HTSSOP PowerPAD™ pakket
Toepassingen van TPS7B7702QPWPRQ1
Infotainment actieve antenne voedingen
Surround-view camera voedingen
High-side schakelaar voor toepassingen met kleine stroom
